西安西瑪電機630KW高壓電機接線工藝深度解析

作為功率達 630KW 的高壓電機，其接線工藝與低壓系統存在本質差異。高壓環境下，絕緣可靠性、電氣間隙、機械防護是三大核心控制點，任何細節疏漏都可能引發擊穿、放電甚至短路事故。以下結合西安西瑪電機專業視角與大家討論，剖析以下高壓電機接線存在的典型問題。

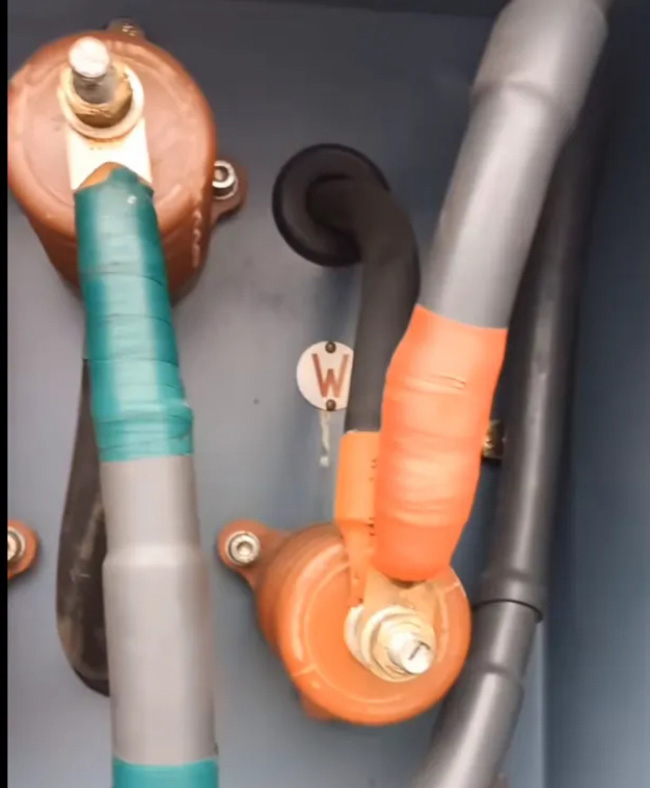

圖為630KW高壓電機接線照片1

圖為630KW高壓電機接線照片2

高壓電機相位處理與絕緣防護

熱縮管替代膠帶：
三相接線端子（俗稱 “鼻子”）建議采用帶色標熱縮管（如黃 / 綠 / 紅對應 A/B/C 相）替代絕緣膠帶。熱縮管具備更高的耐溫性（通常 125℃以上）、絕緣強度（2500V 以上）和抗老化性能，且色標清晰便于后期維護。
防火泥封堵：
電纜進出口需用防火泥（如有機堵料）嚴密封堵，形成防火隔層。此舉不僅能阻止潮氣侵入（高壓系統對濕度敏感），還可防止小動物進入引發短路，同時滿足消防規范要求。

高壓電機相位長度與彎曲半徑

AC 相電纜頭過長：
當前 AC 相電纜頭預留長度超標，導致無主絕緣的導體部分離接線盒金屬外殼過近（安全距離不足）。建議按實際接線需求精確裁剪（可預先用電纜模擬排布），保留適當余量（一般不超過 50mm），避免冗余線纜堆積。
彎曲半徑違規：
電纜彎曲半徑過小會導致絕緣層機械損傷，長期運行可能引發局部放電。根據 GB 50168-2018《電氣裝置安裝工程 電纜線路施工及驗收標準》，高壓電纜最小彎曲半徑應不小于電纜外徑的15 倍（交聯聚乙烯絕緣）。若空間受限，可加裝直角銅排改變連接角度，減少電纜彎折應力。

高壓電機防氧化與接觸可靠性

端子鍍錫處理：
電纜頭與平面墊圈接觸處應進行鍍錫或搪錫處理，防止銅導體氧化導致接觸電阻增大（氧化層會使接觸電阻增加 5-8 倍）。建議使用含銀焊錫（熔點低、導電性好），確保接觸面光滑無毛刺。
螺絲緊固與熱成像檢測：
接頭需用扭矩扳手按規范力矩（如 M10 螺栓需 44-54N?m）緊固，運行前應用紅外熱像儀檢測溫升，確保接頭處溫度不超過環境溫度 40K（GB 755-2019 標準）。

接線屏蔽層接地缺失

屏蔽層未接地：
高壓電纜的金屬屏蔽層必須可靠接地（單端或雙端接地，視系統而定），否則感應電壓可能擊穿絕緣層。正確做法是將屏蔽層通過接地端子與電機外殼連接，接地電阻應小于 4Ω，且接地線截面積不小于 25mm2（銅質）。

機械防護不足

蛇形套管與絕緣護套：
從地面電纜管至接線盒的裸露電纜段，需套蛇形套管（如鍍鋅金屬軟管）防止機械損傷，并加裝絕緣保護套（如硅橡膠護套）覆蓋裸露導體，確保電氣間隙≥125mm（10kV 系統標準）。

絕緣工藝缺陷

主絕緣暴露風險：
電纜頭制作時，主絕緣層剝離長度應嚴格按工藝要求（通常為端子壓接長度 + 10mm），避免導體裸露過長。若已出現絕緣層損傷，需用高壓絕緣自粘帶（如 3M 23#）多層纏繞修復，厚度不小于電纜主絕緣層。

西安西瑪高壓電機接線的標準化作業要點

施工前準備：
核對電纜規格（電壓等級、截面積）與電機銘牌匹配性；
用電纜校線器確認相位，避免相序錯誤；
準備專用工具：電纜剝線鉗、壓接鉗、熱縮槍、絕緣電阻測試儀。
關鍵工藝步驟：
剝除電纜外護套→焊接屏蔽層接地線→壓接端子→熱縮絕緣層→安裝相色管→整體耐壓測試（建議用 2.5U?直流耐壓試驗，持續 15 分鐘）。
驗收標準：
絕緣電阻≥1000MΩ（用 2500V 兆歐表）；
相位標識清晰，接地可靠；
電氣間隙與爬電距離符合 GB 14711-2013《中小型旋轉電機通用安全要求》。

本次接線主要問題集中在工藝規范性與防護完整性上，尤其是 AC 相處理、屏蔽接地和機械防護需立即整改。高壓電機作為工業核心設備，其接線工藝必須遵循 “嚴絲合縫、絕緣優先” 原則，建議由持高壓電工證的專業人員操作，并留存施工記錄與測試報告，為設備長期穩定運行筑牢安全防線。
