為您詳細圖解三相異步電動機接線方式。

      西安西瑪電機售后服務中心作為電氣工作，當你看到這個標題會感到三角好笑，三相電動機接法電機銘牌上不就有說明嗎？這有啥可以疑問的。不就是星形接法和三角形接法這兩種最為常見，事實好像不是這樣的。

      筆者在20 歲左右的到西瑪電機學習維修電機，對于常見的三相電動機而言，其繞組是成對稱分布在電動機的定子鐵芯槽中的。

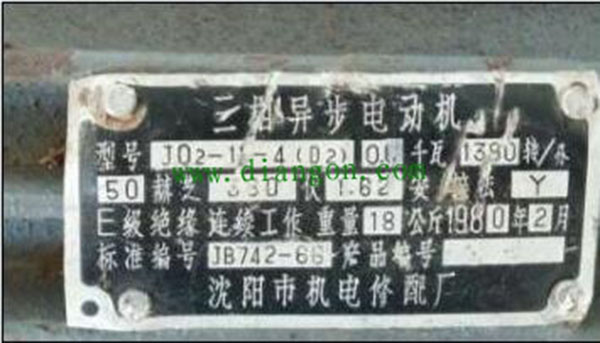

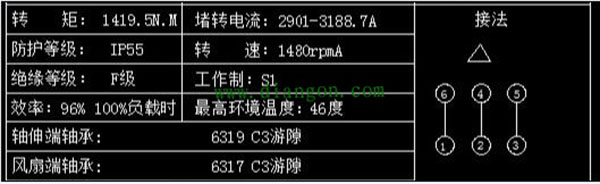

      三相繞組可為星形或者三角形聯結，相繞組由支路構成，支路有若干線圈組構成，線圈組又有分線圈構成。并且還有單雙層之分。（這是對于雙速電機來說的）一般來說，按照功率來分4千瓦以下的電機一般接成星形，大于4千瓦的電機接成三角形。這是一般的情況，還有特例的。

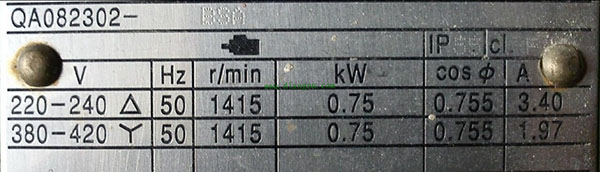

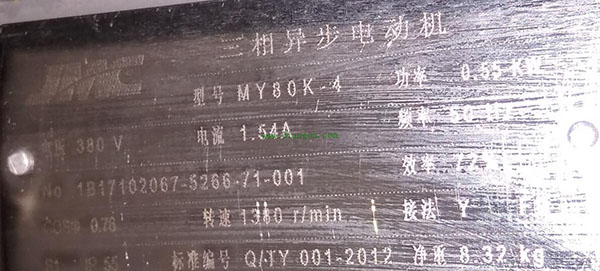

      比如下圖的兩個銘牌，是以按電壓的高低來區分接線方式的。那么問題來了我們遇到這種情況有沒有想過這樣一個問題：這樣接的目的是啥，我們?nèi)绻凑浙懪平泳筒粫袉栴}了嗎？版權所有！對于這個問題的回答我想用個實例來說明下：我們廠里邊出現了這種三相電動機也就是雙電壓電動機，當時由于是晚上加班處理的，安裝設備的廠家沒有來，由于明天要試機，領導就指派我們?nèi)ヌ幚怼?br />

      這個電動機安裝的位置在傳輸帶的下面，銘牌沒有看的太清楚，由于是小體積的電動機，再加上接線盒中電動機出廠已經是三角形接法，誰知通上電的時候電動機有輕微的煙冒出來但是電動機還是依然頑強的轉了起來。


      長時間的實戰給了我深深地震撼。其實銘牌上標明的很清楚，低電壓三角形接法，高壓電機壓星形接法。由于是新設備，在西安西瑪電機廠家機出廠就已經接好的接線方式，誤導了，才造成這個事故。所以說信銘牌者，電動機不出事故。
